ファイバーレーザー切断加工機セルライン導入山陰総業(有) 企業詳細

2015年1月13日

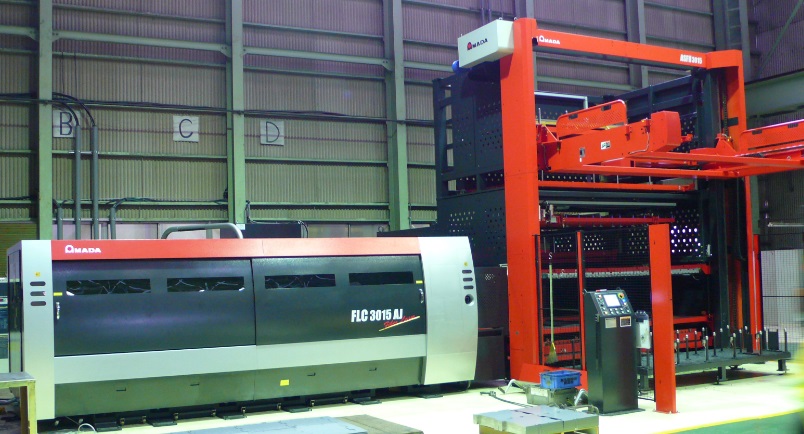

ファイバーレーザー切断加工機セルライン
ファイバーレーザー切断加工機セルライン

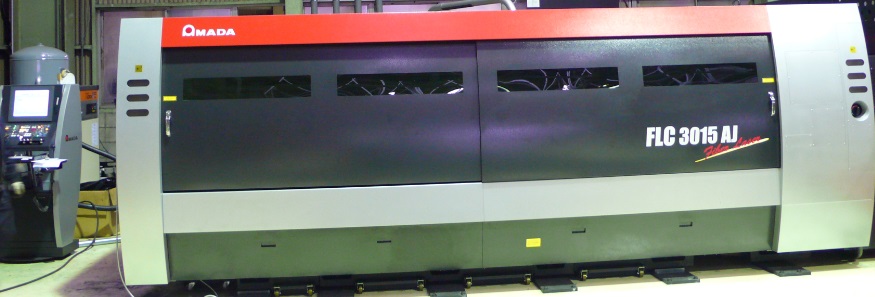

ファイバーレーザー切断加工機本体
ファイバーレーザー切断加工機本体

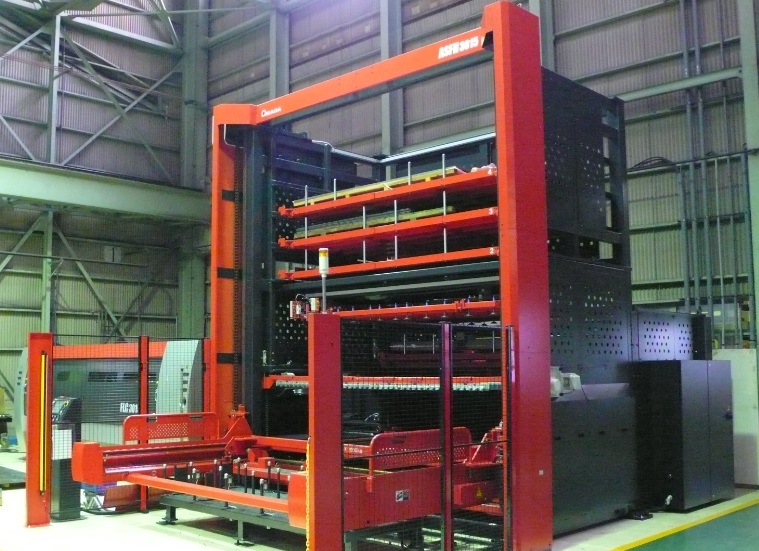

材料自動搬入・搬出装置
材料自動搬入・搬出装置

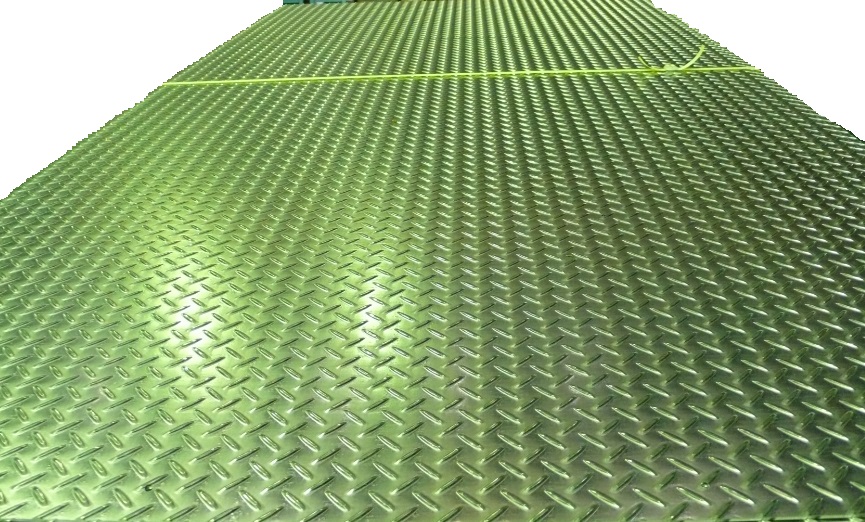

ステンレス製チェッカープレート取付穴加工
ステンレス製チェッカープレート取付穴加工

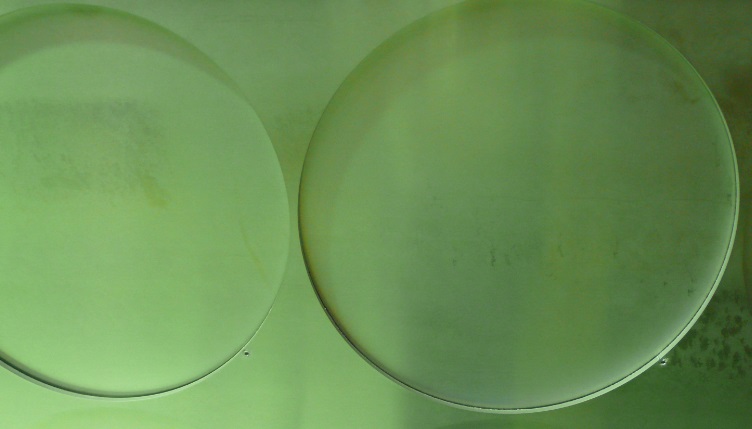

ステンレス製材丸抜き加工
ステンレス製材丸抜き加工

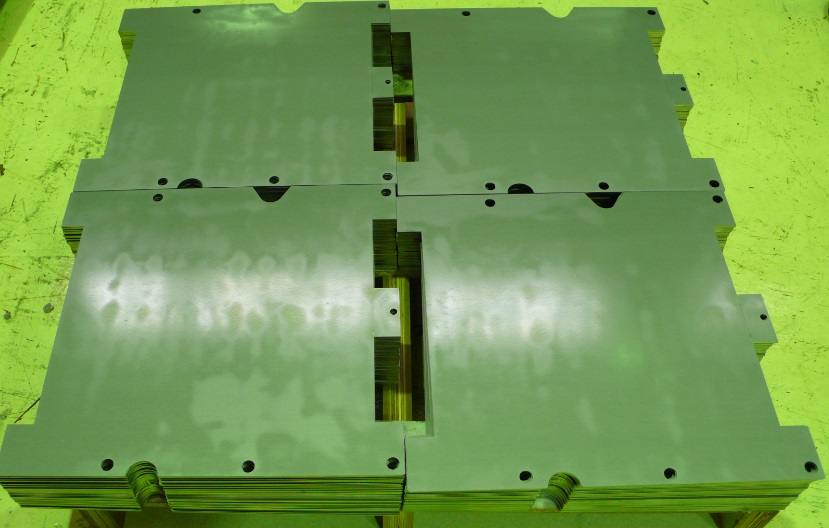

切断加工完了品
切断加工完了品

◆◇山陰地方初ファイバーレーザ切断加工機セルラインを導入

 既存の3台のCO2レーザー切断加工機その他の設備の機能をフル活用し、ソフト・ハードの一体化を図りながら、厳しい企業環境に対応してきていますが、今後においても更なる厳しさも予測される経済環境に備えるためにも設備導入から企業力強化を図ることに致しました。




 今回導入の設備はファイバーレーザ切断加工機セルライン(FLC3015AJ アマダ製)であります。


 ファイバーレーザ切断加工機(FLC3015AJ)の特長は
1、高速・高精度加工(世界最速、加速度5G)
2、低メンテナンスコスト(CO2比、60%削減)
3、低ランニングコスト(CO2比、60%削減)
4、高反射材・難加工材の高品位加工



1、高速・高精度加工(世界最速、加速度5G)
◆3軸リニアモーター駆動 フルクローズドループ制御
◆軸スピード 340m/min(XY合成)加減速スピード 5G
◆最適ビームコントロールフルクローズドループ制御 制御の違いは精度の違いへ



2、低メンテナンスコスト
◆CO2レーザに比べ、発振器構造/光伝送がシンプルの爲、発振器・光学系部品のメンテナンスコストを大幅削減できます。
◆保護ガラスにより、集光レンズ寿命大幅アップ
◆CO2発振器、ミラー、レンズを中心に交換部品費用が60%削減



3、低ランニングコスト
◆当該機は「平成25年度地球温暖化防止活動環境大臣表彰(技術開発・製 品化部門)を受賞。
◆発振器のエネルギー効率(電気からレーザー光への変換効率) CO2レーザの3倍! 発振器消費電力 CO2レーザの1/3!
◆待機時消費電力1/5 発振器電源ON/OFF1秒以内(CO2機7分/3分)
◆加工時間最大70%削減



4、高反射材・難加工材の高品位加工
◆波長の違いで素材のビーム吸収率UP(CO2レーザの3~4倍)
◆対応材料種と最大加工厚
ステンレス:18mm、アルミニューム:16mm、軟鋼:22mm、銅:8mm、真ちゅう:8mm
